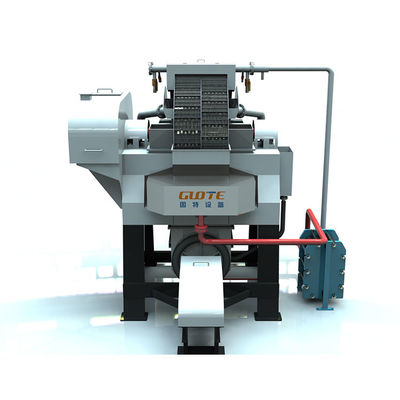

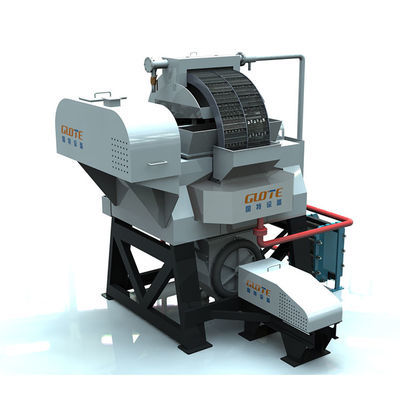

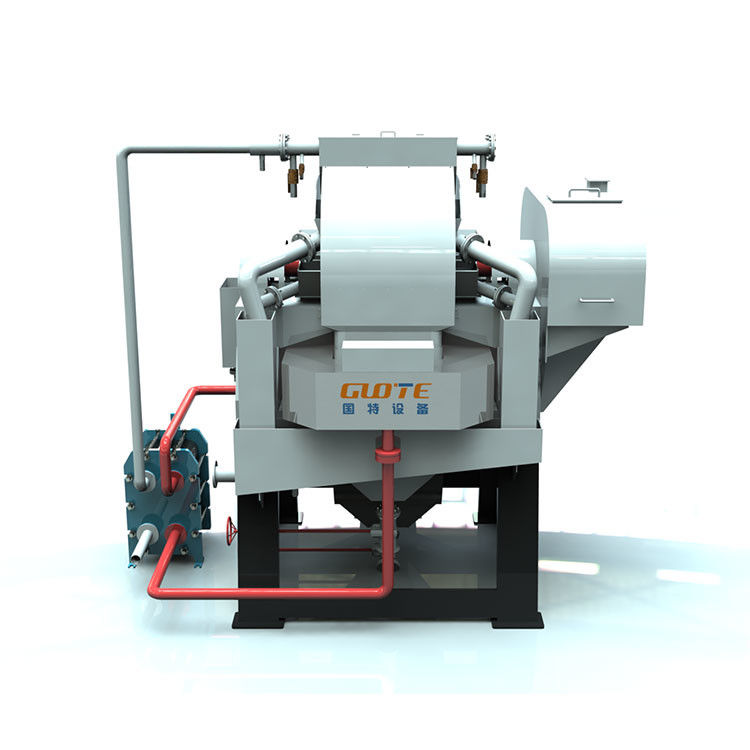

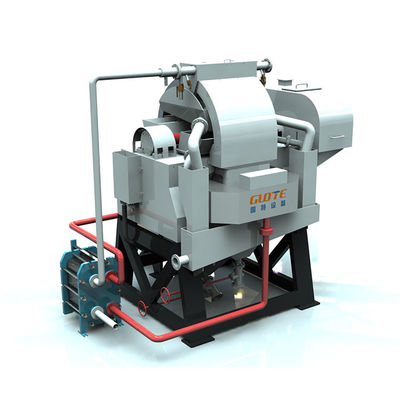

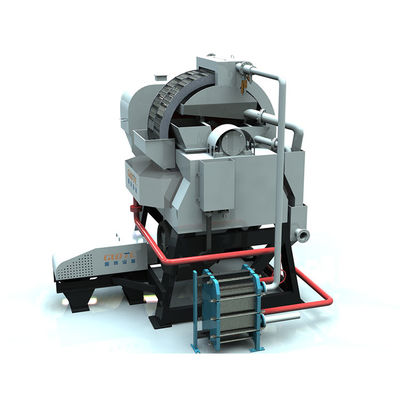

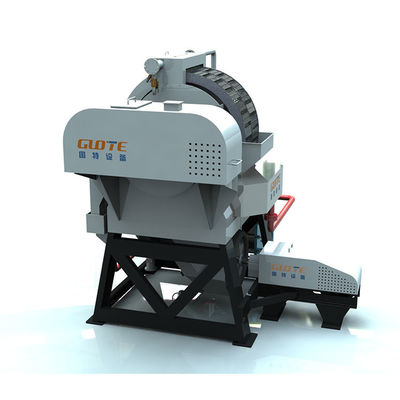

Introducción del producto:
El separador magnético de alta intensidad con la tecnología más avanzada y el mejor rendimiento en todo el mundo.seguimiento con motor de vibración de alta frecuenciaTiene una mayor relación de enriquecimiento y puede adaptarse a diferentes tamaños de partículas y concentración y grado de minerales.
Ámbito de aplicación:
Es adecuado para la purificación de hierro y mineral rojo de grano fino (hematita, limonita, siderita, etc.) en mineral no metálico, como la kaolinita
Ventajas:
1"Vibración vertical con alta eficiencia de separación: la rotación vertical de la vibración y el reflujo de minerales hacen que el problema del atasco de anillo plano se dispare.
2"Medio magnético único con alta intensidad magnética: el medio magnético patentado por la empresa podría ofrecer un campo magnético de alto gradiente con una intensidad magnética máxima de hasta 20000G.
3"Buen efecto de enfriamiento con campo magnético estable. La bobina de excitación adapta el tubo hueco con mayor grosor. El agua puede fluir a través del tubo y llevar el calor después de la circulación del agua.
4Ampliamente utilizado para diferentes campos y no necesita mantenimiento.
Parámetro técnico:
| Modelo | El GTLH-500 | GTLH -750 ((Z) | GTLH - 1.000 (Z) | GTLH -1250 (Z) | GTLH -1500 años. (Z) | GTLH - 1750 (Z) | GTLH - 2000 años (Z) | GTLH -2500 (Z) | GTLH - 3000 (Z) |
| Campo magnético de fondo nominal (T) | 1 ((0.6) Corriente constante ajustable de forma continua |
| Campo magnético | 1.9(1.2) Corriente constante ajustable de forma continua |
| Potencia energética (KW) | ≤ 10 (si es el caso) | ≤ 13 (8). | ≤ 17 (incluido el número de personas) | ≤ 19 (en el caso de las empresas de seguros) | Se aplican las siguientes condiciones: | ≤ 37 (¡23) | ≤ 42 (**) | ≤ 57 ((37) | ≤ 74 ((48) |
| Capacidad de manipulación (t/h) | 0.1 a 0.3 | 0.1 a 0.5 | 3.5 a 7.5 | Entre 10 y 20 | Entre 20 y 30 | Entre 30 y 50 | Entre 50 y 80 | Entre 80 y 150 | Entre 150 y 250 |
| Producción de estiércol (m3/h) | 0.25 a 0.5 | Entre 5 y 10 | 12.5 a 20 | Entre 20 y 50 | 50 a 100 | Entre 75 y 150 | 100 a 200 | Entre 200 y 400 | 360 a 650 |
| Corriente magnética (A) | 63 | 72 | 85 | 92 | 105 | 124 | 130 | 153 | 185 |
| Densidad de estiércol (%) | 10 a 40 |
| Tamaño de las partículas de alimentación | - Es una.0 | - Es una.0 | - Es una.2 | - Es una.2 | - Es una.2 | - Es una.2 | - Es una.2 | - Es una.2 | - Es una.2 |
| Velocidad del anillo (r/min) | 3 |
| Diámetro del anillo ((mm) | Φ500 | Frío de la Unión | Φ1000 | Φ1250 | Φ1500 | Φ1750 | Φ2000 | Φ2500 | Φ3000 |
| Potencia del motor de anillo ((KW) | 0.37 | 0.75 | 1.1 | 1.5 | 3 | 4 | 5.5 | 11 | 18.5 |
| Potencia del motor de ondulación (KW) | 0.37 | 1.5 | 2.2 | 3 | 3 | 4 | 7.5 | 11 | 18.5 |
| Pulsado de pulso ((mm) | 0-30 ((Regulable mecánicamente) |
| Frecuencia de las pulsaciones | 0-300 ((Conversión de frecuencia variable) |
| Voltado de excitación (DCV) | 0-409(280) ((Cambiar con la corriente) |
| Presión del agua de descarga ((Mpa) | 0.1 a 0.2 | 0.1 a 0.2 | 0.2 a 0.4 | 0.2 a 0.4 | 0.2 a 0.4 | 0.2 a 0.5 | 0.2 a 0.4 | 0.2 a 0.4 | 0.2 a 0.4 |
| Presión de suministro de agua ((m3/h) | 0.65 y uno.4 | 1.4-2.5 | 8 a 12 | 12 a 20 | Entre 20 y 30 | Entre 30 y 50 | 50 a 100 | Entre 100 y 150 | Entre 150 y 250 |
| Peso del huésped (t) | 3(1.5) | 5(3.5) | 9(7) | 14(11) | 24(20) | 35(28) | 50(39) | 105(83) | 150(135) |
| Peso máximo de las piezas (t) | 0.3(0.25) | 0.6 ((0.5) | 2.2(2) | 4(3.5) | 5 ((5) | 11(9) | 16(13) | 23(18) | 24(19) |
| Dimensiones (mm) | 1800* El año 1400* 1320 | 2000* 1360* 1680 | 2700* 2000* 2400 | 3200* 2340* 2700 | 3600* 2900* 3200 | 3900* 3300* 3800 | 4200* 3650* 4200 | 5800* 6 000* 5400 | 7600* 6500* 7200 |
Principio de trabajo:
Pulpa a través del tubo de alimentación en la tolva de alimentación, pulpa a lo largo de la brecha magnética a través del girador,
alta permeabilidad de las barras de acero inoxidable dentro del anillo del medio de inducción magnética magnetizadas en el campo magnético de fondo, forman un campo magnético de alto gradiente,pulpa del medio magnético en las partículas magnéticas se adsorben en la superficie del medio magnético,
la rotación giratoria se llevó a la parte superior del área del campo magnético, mediante el enjuague con presión de agua de enjuague, los materiales magnéticos en concentrado en el cubo,partículas no magnéticas a lo largo de la brecha magnética en los desechos debajo del cubo drenado para lograr la separación de material
Medios magnéticos giratorios inferiores sumergidos en la superficie del estiércol de mineral.
en el mismo momento de la inyección de estiércol, instalado en el lado de las cajas de relaves de la caja de movimiento recíproco de la carrera en constante funcionamiento,hacer a través de la separación de la membrana timpánica pulpa interior hacen fluctuar,
el flujo pulsante grupo de grano de mineral físico siempre mantener el estado suelto en el proceso de clasificación, eliminar eficazmente las partículas en el material, mejorar significativamente el grado de concentrado
